Nadajnik wizji kablem parowanym
VT-100S

ZASTOSOWANIE

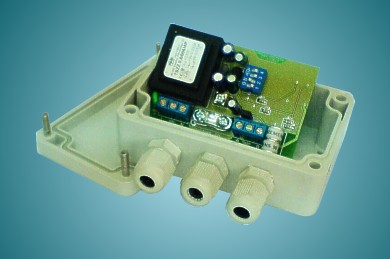

Nadajnik VT-100S przeznaczony jest do transmisji sygnału (kolorowego lub czarno-białego) przy wykorzystaniu skrętki lub kabla telefonicznego. Dostępny na płytce nadajnika przełącznik 4-pozycyjny pozwala na ustawienie korekcji (wzmocnienia) sygnału odpowiednio do parametrów linii transmisyjnej tj. jej impedancji i tłumienności. Znajdująca się na płytce zwora JP1 umożliwia przełączenie wejścia sygnału wizyjnego nadajnika w stan wysokiej impedancji. W celu ochrony przed skutkami wyładowań atmosferycznych nadajnik VT-100S wyposażony jest w elementy ochrony przepięciowej. Ochrona przepięciowa od strony linii zasilającej realizowana jest przy zastosowaniu warystora 16,5J (10/1000us). Wyjście sygnałowe nadajnika posiada ochronę 2 stopniową. Pierwszy stopień, zrealizowany przy zastosowaniu odgromnika gazowego, redukuje przepięcie do wartości 90V. Drugi stopień ogranicznika ma za zadanie zredukować przepięcie do poziomu 6,8V. Nadajnik zabudowany jest w obudowie ABS ze stopniem ochrony IP65, co pozwala na montaż urządzenia w każdych warunkach klimatycznych.

PARAMETRY TECHNICZNE NADAJNIKA WIZJI VT-100S.

PARAMETR	WARTOŚĆ
Zasilanie	230V/50Hz
Pobór mocy	0,6VA
Zasięg	obraz kolorowy 1500m obraz czarno-biały 2400m
Pasmo przenoszenia	10 MHz
Impedancja wejściowa	75W / Hi-Z (wejście symetryczne)
Impedancja wejściowa	100W
Obudowa	ABS IP65
Wymiary	98 x 85 x 37 mm

INSTALACJA

• Wyjąć moduł nadajnika z wnętrza obudowy.
• Przeprowadzić kable przez odpowiednie dławnice z nadmiarem pozwalającym na wygodne ich dołączenie do modułu nadajnika na zewnątrz obudowy.
• Do zacisków L, N i PE nadajnika doprowadzić linię zasilania 230V AC.
  Zwraca się uwagę, że zapewnienie niskiej rezystancji linii PE jest warunkiem prawidłowego działania zabezpieczenia przepięciowego i odgromowego.
• Doprowadzić sygnał wizyjny do zacisku oznaczonego Coax In.
• Dołączyć linię transmisyjną do zacisków wyjściowych oznaczonych A (+) i B (-).
• Delikatnie przeciągając równocześnie wszystkie kable przez dławnice skrócić nadmiar kabli i umieścić płytkę modułu nadajnika we wnętrzu obudowy, pamiętając o zaciśnięciu dławnic.
• Przy zastosowaniu niewielkiego wkrętaka dokonać ustawień przełącznika 4-pozycyjnego dostępnego na płytce drukowanej nadajnika zgodnie z tabelą zamieszczoną poniżej:

Przełącznik	OFF	ON
SW 1	-	Dodatkowe podbicie wzmocnienia o 2,2dB
SW 2	-	I stopień korekcji
SW 3	-	II stopień korekcji
SW 4	-	III stopień korekcji

Uwaga 1. Zwora JP1 w warunkach normalnej pracy powinna pozostawać zamknięta.

Uwaga 2. Dobór korekcji przeprowadzać empirycznie na podstawie obrazu uzyskanego na wyjściu odbiornika linii.

CENNIK NADAJNIKA WIZJI VT-100S.

TYP	OPIS WYROBU	CENA PLN
VT-100S	Nadajnik wizji kablem parowanym (obudowa IP65)	240,00
